芯片制造为什么离不开超声波清洗？

芯片是现代电子设备的核心组件，是一种将大量电子元器件（如晶体管、电阻、电容等），制造在半导体晶圆表面，半导体材料（通常是硅）上的微型集成电路。

随着半导体技术的飞速发展，芯片制造的精度和复杂性不断提高。超声波清洗成为了确保芯片性能和可靠性的关键步骤。超声波清洗技术因其独特的优势，在芯片制造领域得到了广泛的应用。

一、 芯片为何需要“极致洁净”？

要理解超声波清洗的重要性，首先必须明白现代芯片制造对洁净度的要求是何等严苛。

尺度问题： 现代芯片的制程已经进入纳米时代（如3nm、5nm）。一根头发的直径大约是5万到10万纳米。在这个尺度上，即使是0.1微米（100纳米）的颗粒污染物，也如同一座大山落在足球场上，足以导致：

电路短路或断路： 导电颗粒可能桥接两个本应隔离的电路。

图形缺陷： 颗粒遮挡光刻过程，导致电路图形变形或缺失。

性能劣化： 污染物可能改变晶体管的电学特性，导致漏电流增加、速度变慢甚至失效。

工艺步骤的复杂性： 一颗芯片的制造需要经过数百道工序，包括光刻、刻蚀、离子注入、薄膜沉积、化学机械抛光等。几乎每一步之后，晶圆表面都会留下各种残留物：

光刻后： 残留的光刻胶。

刻蚀后： 刻蚀剂的副产物、金属杂质。

CMP后：抛光液颗粒、磨料碎屑。

通用污染物： 环境中的灰尘、有机残留、金属离子、静电吸附的微粒。

这些污染物如果不被彻底清除，会逐层累积，最终导致芯片良率大幅下降。因此，清洗是贯穿整个芯片制造流程的、重复性最高的步骤之一。

二、超声波清洗技术原理

超声波清洗是通过高频声波（通常在20 kHz到100 kHz之间）在液体介质中产生微小气泡，这些气泡在迅速膨胀和破裂的过程中产生强大的冲击力，即空化效应，从而有效去除物体表面的污垢和颗粒。

传统冲洗和刷洗在纳米尺度上无能为力，甚至可能造成划伤。超声波清洗技术则提供了一种高效且温和的解决方案。

核心原理：空化效应

产生超声波： 清洗槽底部的换能器将高频电信号（通常为20kHz至1MHz）转换成相同频率的机械振动。

形成疏密波： 这种振动在清洗液中传播，形成交替的“压缩”和“稀疏”区域。

空化气泡的生成与溃灭：

在稀疏区，液体受到拉伸，局部压力降低，当低于该温度下液体的蒸汽压时，液体就会被“撕开”，形成微小的真空气泡核（空化核）。

在压缩区，这些气泡核被急速压缩，并在极短的时间（微秒级）内内爆、溃灭。

强大的清洁力量： 气泡溃灭的瞬间，会产生极其强烈的局部冲击波和微射流（速度可达每秒数百米）。这些巨大的能量作用在晶圆表面，能够：

冲击剥离： 将附着在表面的颗粒“轰击”下来。

钻入缝隙： 微射流能穿透电路图形的微小缝隙，清除刷子无法触及的污染物。

加速溶解： 强烈的搅动作用加速了化学清洗液与污染物的反应和溶解过程。

三、超声波清洗在芯片制造中的应用

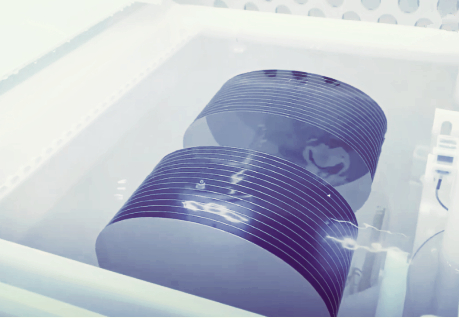

晶圆清洗：在晶圆制造过程中，超声波清洗技术可以清除表面和深层的污染物，提高晶圆的质量。

封装前清洗：在半导体芯片封装前，超声波清洗技术可以清除表面的残留物，提高封装质量。

设备维护清洗：定期对生产设备进行超声波清洗，可以延长设备使用寿命，提高生产效率。

四、超声波清洗在芯片制造中的独特优势：

高深宽比结构清洗能力： 现代芯片拥有复杂的3D结构（如FinFET、3D NAND），其深宽比（深度与宽度之比）非常大。超声波产生的微射流是唯一能有效清洁这些结构底部的方法。

无损清洗： 通过精确控制超声波的频率和功率，可以实现“只清污，不伤材”。高频超声波（如兆声波，~1MHz）能产生更小、更温和的空化气泡，既能去除亚微米颗粒，又不会对脆弱的电路图形造成物理损伤。

高效率与一致性： 整个晶圆表面同时受到清洗作用，处理均匀，适合大规模批量生产。

五、面临的挑战与发展趋势

随着芯片技术向更小的节点迈进，超声波清洗也面临着新的挑战，推动其不断进化：

损伤与控制： 尽管高频超声波更温和，但对于未来更脆弱、结构更复杂的芯片（如GAA晶体管），空化效应本身的冲击力仍需被精确调控，避免对结构造成“隐形”损伤。

新材料的兼容性： 芯片中引入了越来越多的高k金属栅、钴、钌等新材料。清洗化学试剂和超声波工艺必须与这些新材料兼容，不能造成腐蚀或性能改变。

图案塌陷： 在高深宽比结构中，清洗液的表面张力在干燥过程中可能将精细的硅鳍或纳米片拉垮。因此，超声波清洗后，往往需要结合超临界二氧化碳干燥等先进技术来避免此问题。

单一晶圆处理： 为了提高工艺控制精度和减少交叉污染，越来越多的先进产线从传统的槽式超声波清洗转向“单片清洗”设备，其中集成了旋转、喷淋和声波能量等多种技术。

六、未来展望

超声波清洗绝非一个简单的辅助环节，而是一项贯穿芯片制造全程的、高度复杂且精密的工程技术，在芯片制造领域发挥着不可替代的作用。可以毫不夸张地说，没有先进的超声波（及兆声波）清洗技术，就不可能制造出高性能、高良率的先进制程芯片。 它就像一位无声的、不知疲倦的“超级清洁工”，在微观世界里，为构建人类智慧的结晶——芯片，扫清前进道路上的一切障碍。

随着半导体技术继续向3nm、2nm甚至更小节点进军，华体会平台有望在未来的芯片制造中扮演更加重要的角色，为半导体行业的发展提供强有力的支持。未来，超声波清洗技术可能会与纳米技术、智能控制等新兴技术相结合，进一步提高清洗的精度和效率。
